１３．Arduino＋液晶SC1602BS×１個の実験

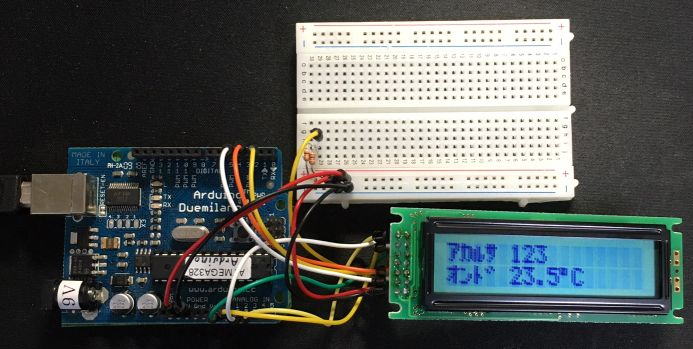

（１）実験写真

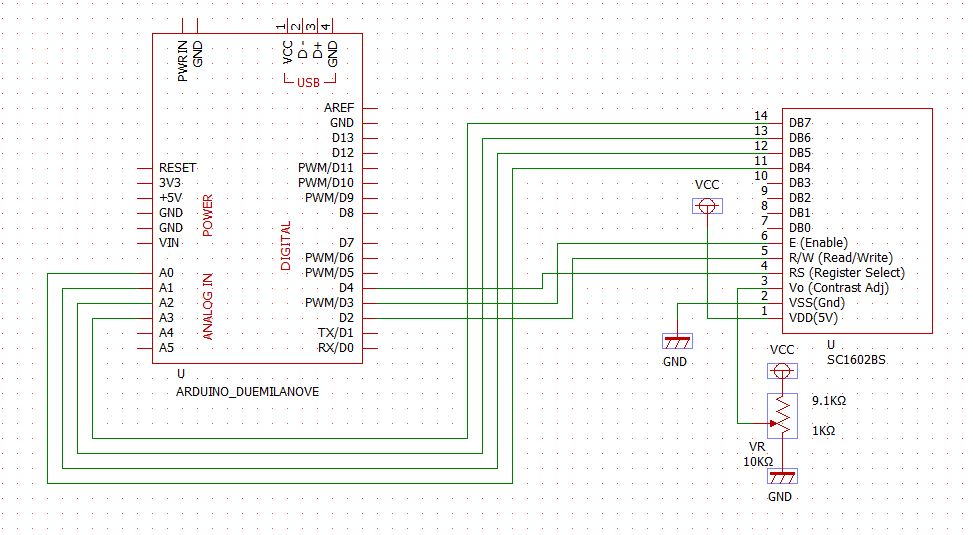

（２）回路図

（３） 液晶 SC1602BS 仕様書

　　　SC1602BS.pdf

（４） キャラクターコード表

　　　character.pdf

（５）プログラム


#include <LiquidCrystal.h>

LiquidCrystal clcd(4, 2, 3, 14, 15, 16, 17);

void setup()
{

clcd.begin(16, 2) ;
clcd.clear() ;
clcd.setCursor(8,0) ;
clcd.print("MicroFan");
clcd.setCursor(4,1) ;
clcd.print("CLCD-BOOSTER");

delay(3000) ; // タイトルクレジット
}

void loop()
{

clcd.clear() ;
clcd.setCursor(0,0) ;
clcd.print("\xb1\xb6\xd9\xbb ") ; // アカルサ
clcd.print("123") ;

clcd.setCursor(0,1) ;
clcd.print("\xb5\xdd\xc4\xde ") ; // オンド
clcd.print("23.5") ;
//clcd.setCursor(9,1) ;
clcd.print("\xdf\x43") ; // 度C

delay(1000);

}
